LU2000 / LU4000 MMHサーバーのソフトウェア設定

更新

設定を開始する前に使用するネットワーク回線のポート、IPルール設定を実施してください。正しくポート、IPルールが設定されていないとVerificationがFailします。

LU2000/LU4000 MMHのソフトウェア設定

  1. ログイン画面で"liveu"を選択/入力します。

  2. パスワード欄に"123123"を入力します。

    デスクトップ上にLiveU MMH Configuration のショートカットが表示されます。

  3. LiveU MMH Configurationのショートカットをダブルクリックします。

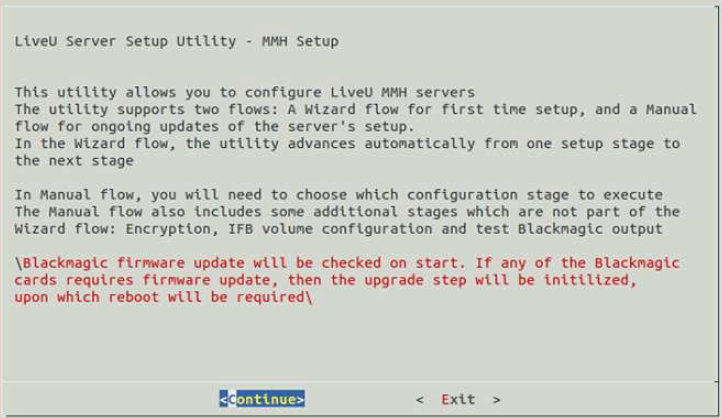

    以下の画面が表示されます。


  4. ENTERキーを押下します。

    以下の画面が表示されます。

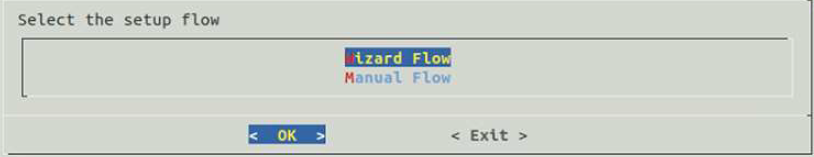

  5. Wizard Flowが選択されていることを確認し、ENTERキーを押下します。

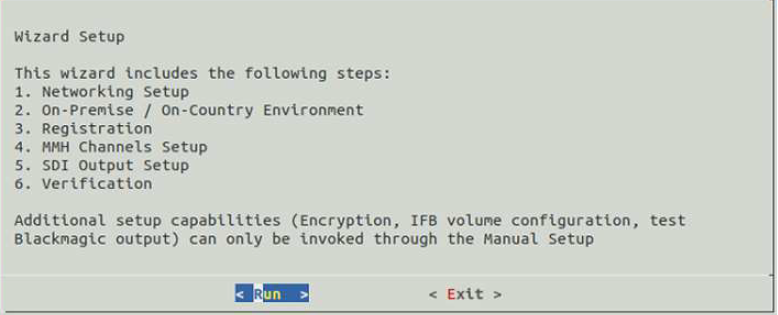

    Wizard Setup画面が開き、実行するステップが表示されます。


  6. ENTERキーを押下し、セットアップを実行します。

    以下の画面が表示されます。

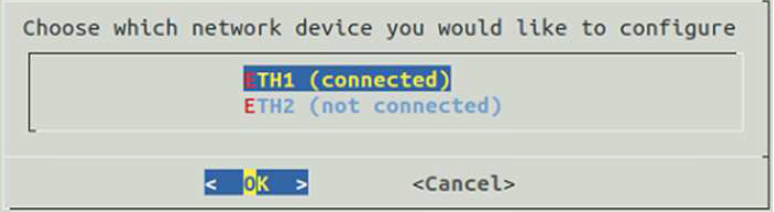

  7. TABキーで設定を行うイーサネットインターフェース(ETH1)を選択し、ENTERキーを押下します。

    以下の画面が表示されます。

    Screen 5_updated October 2023.png

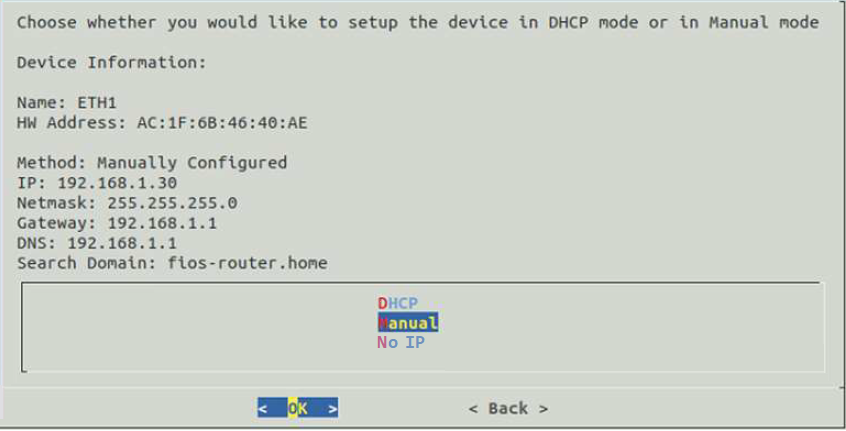

  8. 使用するネットワーク回線にあわせて以下のいずれかを選択します。

    • DHCP：自動設定

    • Manual: マニュアル設定

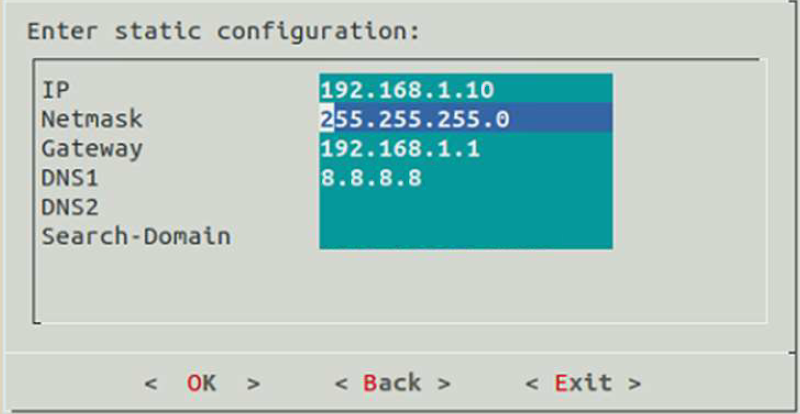

      Screen 6_updated October 2023.png

      • IP: 受信機用のIPアドレスを入力します

      • Netmask: 受信機が使用するネットマスクを入力します

      • Gateway: 受信機が使用するゲートウェイのIPアドレスを入力します

      • DNS1 and DNS2: 受信機が使用するDNSサーバーのIPアドレスを入力します

        設定値についてはネットワーク管理者にご確認ください。

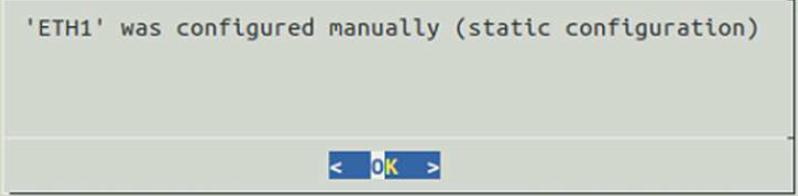

  9. ENTERキーを押下します。

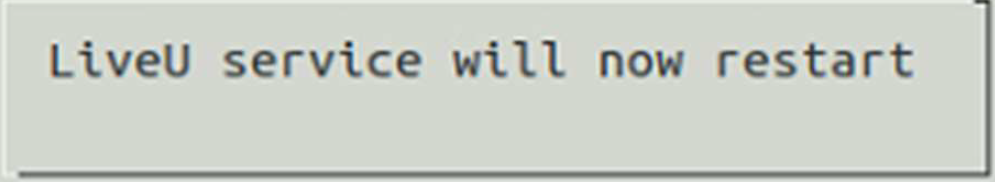

    以下の画面が表示されます。


  10. ENTERキーを押下します。

    以下の画面が表示されます。

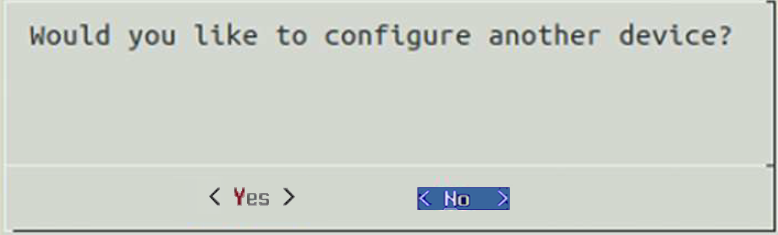

  11. TABキーでNoを選び、ENTERキーを押下します。(他のイーサネットインターフェースの設定をする場合にはYesを選び、ENTERキーを押下します)

    以下の画面が表示されます。


  12. TABキーでNoを選び、ENTERキーを押下します。

    以下の画面が表示されます。

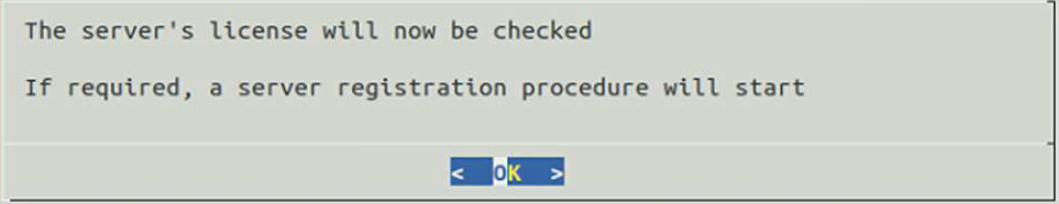

  13. ENTERキーを押下します。

    以下の画面が表示されます。

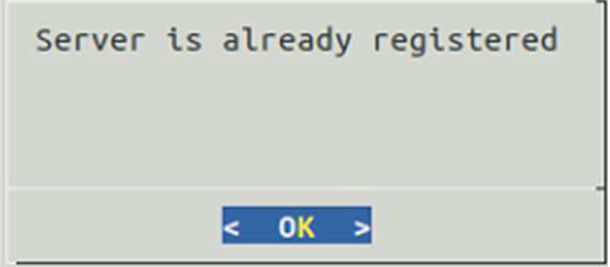

    “Server is already registered”というメッセージが表示されない場合はサポート窓口までお問い合わせください。

  14. ENTERキーを押下します。

    以下の画面が表示されます。

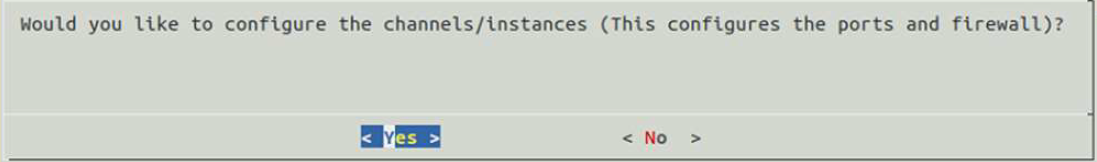

  15. ENTERキーを押下しChannels/Instancesの設定に進みます。

    以下の画面が表示されます。

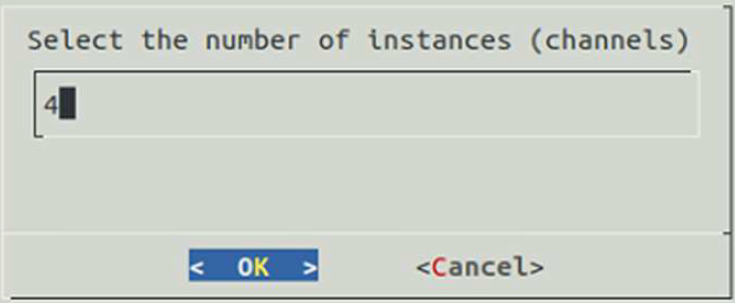

  16. Channels/Instancesの数(1～4)を入力しENTERキーを押下します。

    以下の画面が表示されます。

    Screen 14_updated October 2023.png

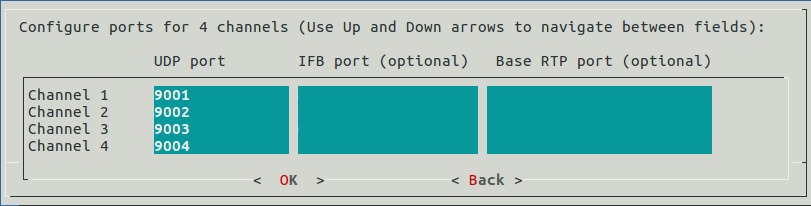

  17. 映像伝送とIFB用のポートを設定します。

    参照資料)LU2000 / LU4000 MMHサーバーのネットワーク要件

    注記

    選択したポートが開いているかどうかについてはネットワーク管理者にご確認ください。

    以下の画面が表示されます。


  18. ENTERキーを押下します。

    以下の画面が表示されます。

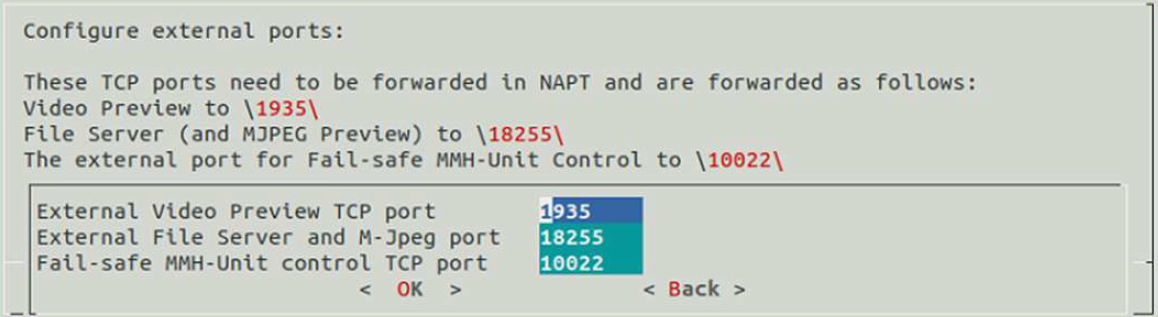

  19. 以下の外部ポートを設定します。

    • External Video Preview TCP port

    • External File Server and M-Jpeg port

    • Fail-safe MMH-Unit control TCP port

  20. ENTERキーを押下します。

    以下の画面が表示されます。

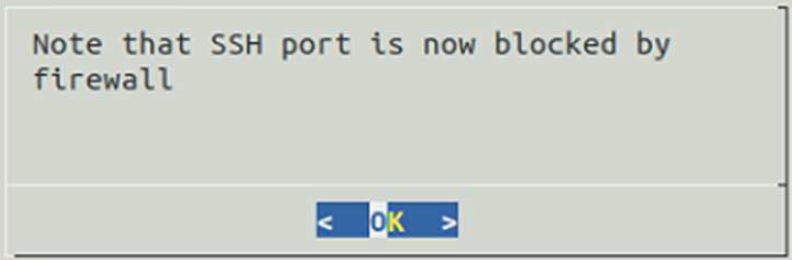

  21. ENTERキーを押下します。

    以下の画面が表示されます。

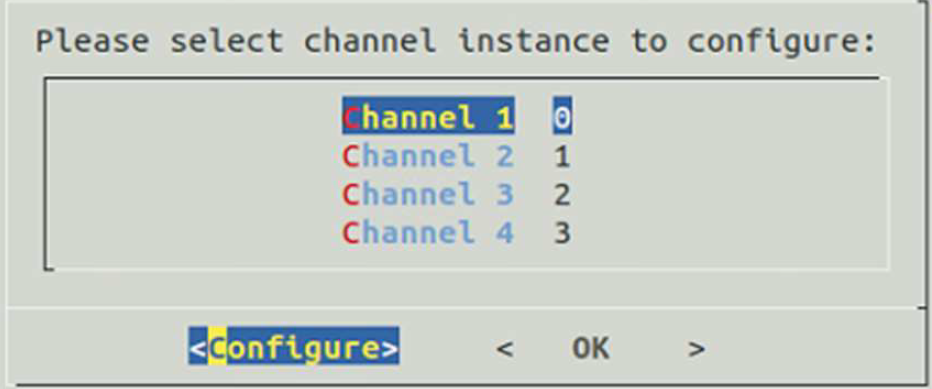

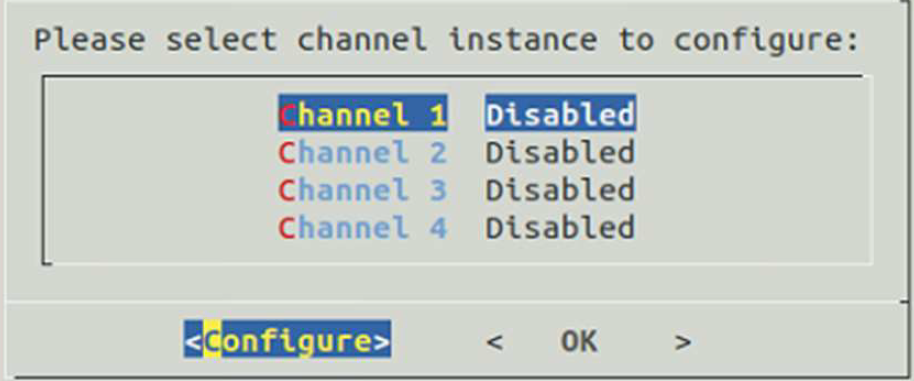

  22. TABキーでConfigureを選択後、ENTERキーを押下し、各Instance/Channelの設定を行います。

    選択した各Channelのポートが以下のように表示されます。


  23. ENTERキーを押下します。

    以下の画面が表示されます。

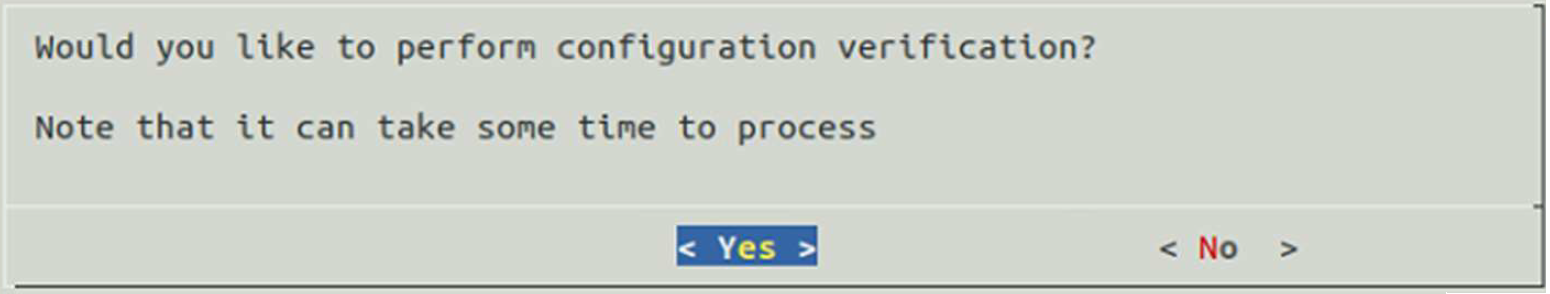

  24. ENTERキーを押しverificationを実行します。

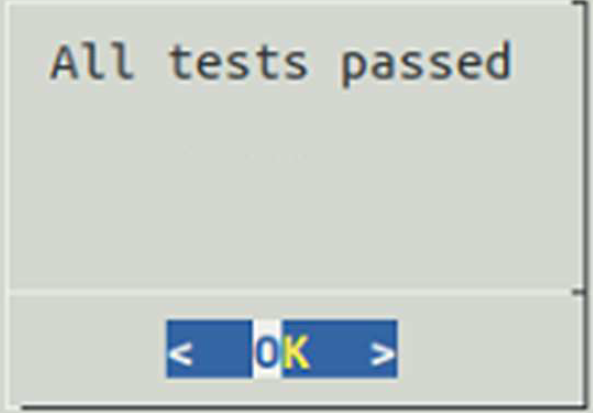

    ポートがオープンされていると以下の画面が表示されます。


    以下の画面が表示されます。

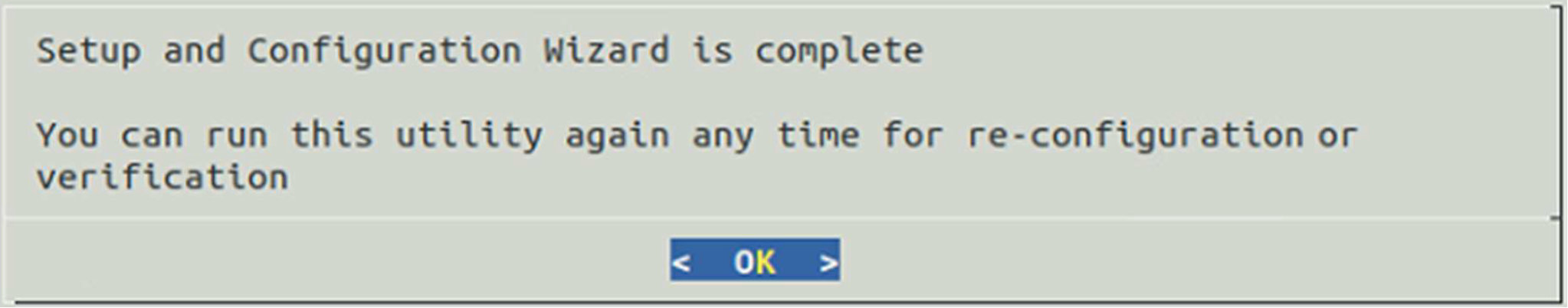

  25. ENTERキーを押下します。

    以下の画面が表示されます。




LU2000/LU4000 MMHサーバーの状態確認

LU2000/LU4000 MMHサーバの状態確認手順

  1. LiveU Central画面上部に表示されているMANAGEタブからDevicesを選択します。

  2. 画面左側にマウスポインターを移動させ、FILTERSメニューを表示しTYPEのリストにてMMH Serverのみに✓を入れます。

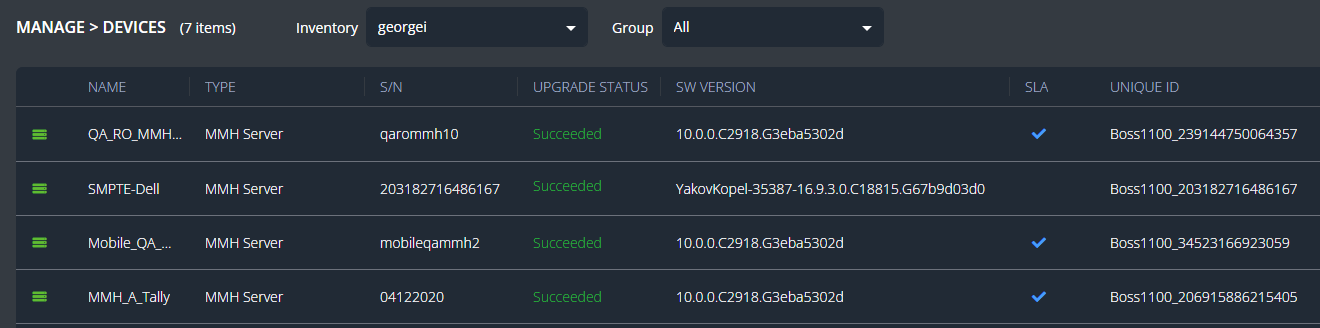

    以下の画面が表示されます。以下の画面に設定したMMHサーバーが表示されます。


    Icon.pngがサーバー名の左側に表示されていればサーバーはオンラインになっています。
